Das Datenerfassungssystem

Um eine detailierte Auflistung aller Bestandteile des Datenerfassungssystems (Datenaquisition, DAQ) zu machen, werden sukzessive die einzelnen elektronischen Bereiche mit ihren Komponenten behandelt. Insbesondere soll dieser Abschnitt aufzeigen, wie man eine DAQ mit Hardware und Software aufbaut und betreibt.

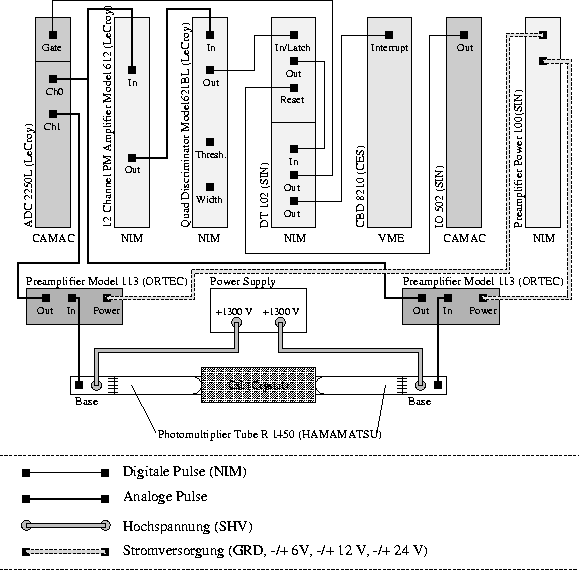

Abbildung 13: Ausleseelektronik.

Einen Überblick über die gesamte Elektronik gibt Abbildung 13. Drei Bereiche sind zu unterscheiden.

Elektronik zur Messung des Analogsignals.

Sie besteht aus dem Photoelktronenvervielfacher (photomultiplier tube, PM), dem Vorverstärker und dem Analog-Digital-Konverter (ADC).

Trigger-Elektronik.

Sie erzeugt das Gate-Signal für den ADC und das Interrupt-Signal für die Datenanalyse.

Verbindung zum Computer.

Sie besteht aus verschiedenen Bussystemen mit ihren entsprechenden Verbindungskabel:

• CAMAC-System
• VME-System
• PCI-Bus


• Ausleseelektronik -- analoger Bereich
  • Der Photoelektronenvervielfacher und seine Basis
  • Der Vorverstärker
  • Der Analog-Digital-Converter
• Trigger-Elektronik
  • Der Verstärker
  • Der Diskriminator
  • Der Delaytrigger
• BUS-Systeme
  • Der CAMAC Branch Driver
  • VME-MXI-2, VXI-MXI-2, PCI-MXI-2
  • Die CAMAC-Module
• Software
