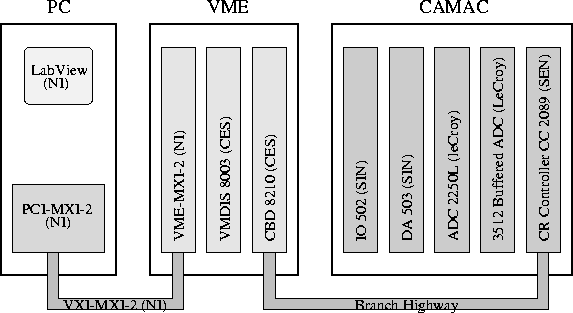

Abbildung 19: Hardware des DAQ-Systems; schematisch.
Abbildung 19 gibt einen Überblick über die
verschiedenen BUS-Systeme. Das CAMAC-System stellt die
elektronischen Komponenten bereit und gibt die digitalisierten Messsignale
über den Branch Highway an das VME-System weiter. Dieses wäre eigentlich
ein eigenständiges Elektronik- und BUS-System mit einer Vielzahl von möglichen
Modulen. Ich jedoch habe den VME-Standard einzig als Schnittstelle
zwischen dem CAMAC und dem PC verwendet. Vom VME werden die digitalen Daten
unverändert über das äusserst leistungsfähige VXI-MXI 2
Schnittstellenkabel auf den PCI-BUS des PC übertragen. Von diesem aus erfolgt
die Erfassung und Verarbeitung der Messdaten über die Software. Ich gebe
noch eine Erklärung, wie die unübliche Situation von zwei BUS-Systemen in
meiner DAQ zu verstehen ist
: Vom PC aus
betrachtet ist das CAMAC-System bloss ein VME-Modul. Hingegen ist aus der Sicht des
CAMAC das VME nur ein Schnittstellenadapter. In den folgenden Abschnitten
werde ich die einzelnen Teile näher Beschreiben.
