Der Vorverstärker

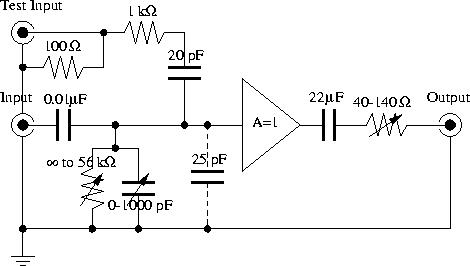

In der Abbildung 16 ist schematisch die Elektronik des Vorverstärkers aufgezeigt. Es handelt sich dabei um einen typischen Vertreter eines Vorverstärkers, der auf Szintillationsdetektoren abgestimmt ist. Die Input-Kapazität kann von 0-1000 pF gewählt werden. Dadurch erreicht der vorverstärker eine Empfindlichkeit von 3.610-3-1.510-4 μV/Elektron. Die obere Rauschgrenze am Output beträgt 100 μV.

  figure276
Abbildung 16: Elektronikschema des ORTEC Vorverstärkers Model 113.
