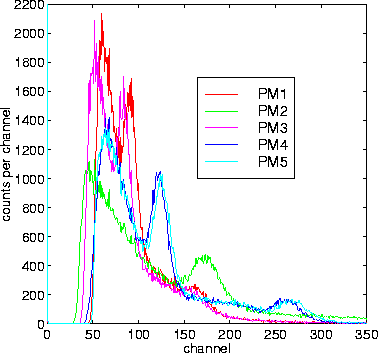

Abbildung 34: Na-Spektrum aller fünf Photomultiplier. Man erwartet für
die Spektren von PM 1 und PM 3, sowie von PM 4 und PM 5, dass sie in ihrer
Position übereinstimmen.
Der NA-Kristall wurde bei Raumtemperatur getestet. Dabei kamen alle fünf Photomultiplier (pm1 - pm5) zum Einsatz. Das Triggersignal lieferte PM5. Ziel dieser Messung war die Untersuchung, wie die einzelnen PM untereinander korreliert sind oder wie sich die Lichtmengen durch die einzelnen Flächensegmente, an welchen die PM's angebracht sind, vergleichen lassen. Die Ergebnisse sind in den Abbildungen 35-37 dargestellt. Vorweg illustriert die Abbildung 34 Das Na-Spektrum aller fünf PM's.

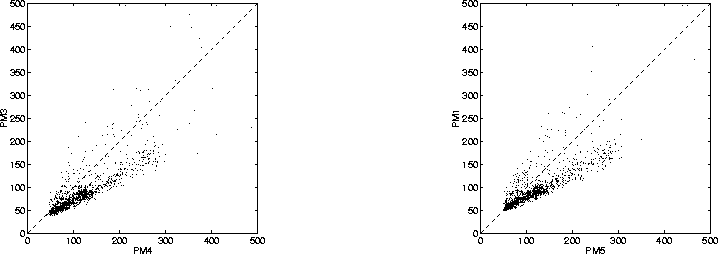

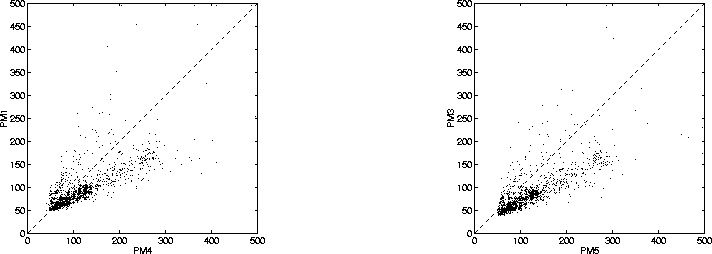

Abbildung 35: Korrelationsmessung der PM's 3/4, 1/5 und 1/4, 3/5. Man erwartet für die
einzelnen Bilder ein nahezu identisches Aussehen.

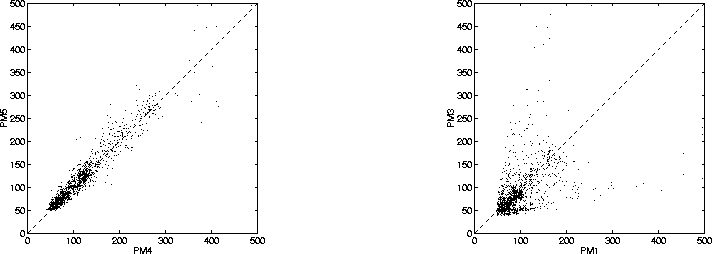

Abbildung 36: Korrelationsmessung für die PM's 5/4 und 3/1. Man erwartet, dass
die beiden Bilder ein symmetrisches Aussehen haben.

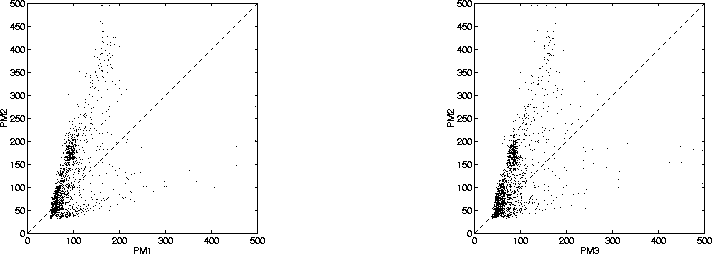

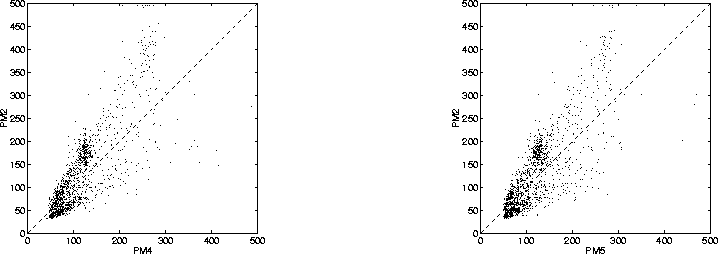

Abbildung 37: Korrelationsmessung für die PM's 2/4, 2/5 und 2/1, 2/3. Wiederum
erwartet man für die vier Bilder ein nahezu identisches Aussehen.
